지점이 아닌 변형의 분포를 읽는 방법
DIC 변형률 측정 시스템의 원리와 활용

재료 시험이나 구조물 평가에서는 "변형률을 얼마나 정확하게, 얼마나 빠르게, 그리고 얼마나 넓은 영역에서 볼 수 있느냐"가 결과의 품질을 좌우합니다.

하지만 기존 스트레인 게이지는 접촉식 방식이기 때문에 부착 상태에 민감하고, 측정 가능한 위치도 제한적입니다. 특히 국부 변형, 비대칭 거동, 균열 전조처럼 "어디에서" 변형이 시작되는지가 중요한 시험에서는 일부 지점 데이터만으로 전체 거동을 해석하기 어려운 경우가 많습니다.

기존 방식의 한계를 보완하는 대안, DIC

이런 한계를 보완하는 대표 기술이 바로 Digital Image Correlation(DIC, 디지털 이미지 상관기법)입니다.

DIC는 비접촉식 광학 계측 기술로, 시험체 표면 전체에 걸친 변형 정보를 획득할 수 있어 엔지니어와 연구자가 재료와 구조를 해석하는 방식을 크게 바꾸고 있습니다.

기존 접촉식 방식이 특정 지점의 수치만 제공하는 데 비해, DIC는 변형률 분포와 거동을 전체 시야에서 확인할 수 있어 국부 집중, 비대칭 변형, 균열 전 단계와 같은 현상까지 더 직관적이고 정량적으로 파악할 수 있습니다.

💡 DIC 원리 한 번에 이해하기

DIC는 시험체 표면에 형성된 무작위 패턴을 카메라로 연속 촬영하고, 같은 위치 패턴의 움직임을 추적해 표면 전체의 변위와 변형률 분포를 계산하는 방식입니다. 즉, 한 점의 값이 아니라 전체 영역의 거동을 데이터로 얻는 것이 핵심입니다.

DIC 시스템은 어떻게 작동할까?

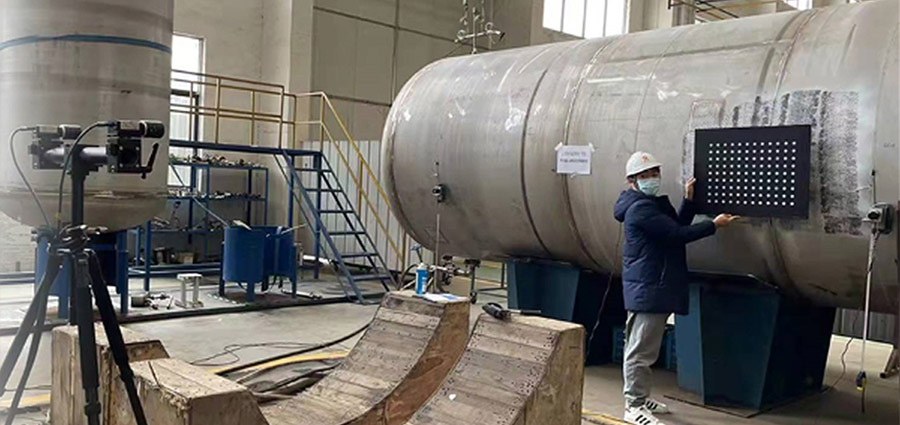

초소형부터 대형까지 다양한 FOV에 대한 고품질 스페클 생성 및 교정하는 모습


어떤 분야에서 특히 효과적일까?

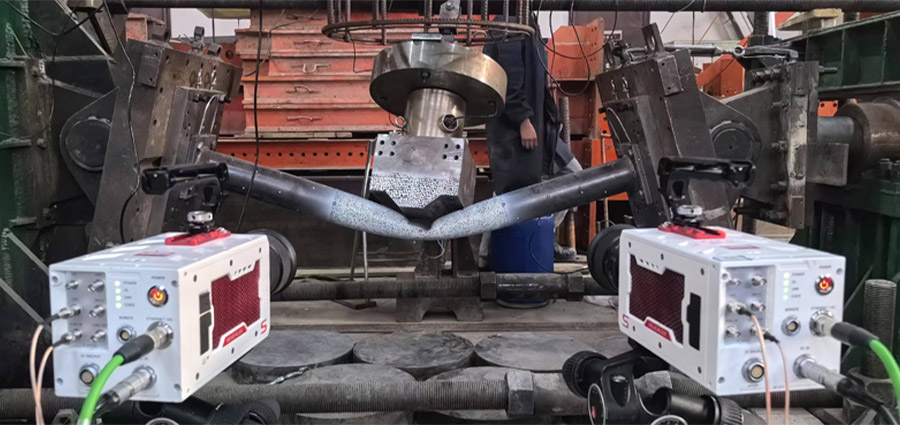

재료 시험에서 특히 강한 이유

DIC의 장점과 도입 시 확인할 점

더 넓은 영역으로 확장되는 DIC의 가능성

DIC 변형률 측정 시스템은 이제 기계 및 재료 시험의 핵심 계측 기술 중 하나로 자리 잡고 있습니다.

앞으로는 바이오메디컬, 마이크로 전자소자 시험 등 더 다양한 분야로 활용 범위가 넓어질 것으로 기대됩니다. 또한 컴퓨터 비전과 이미지 처리 기술이 발전할수록 DIC의 정확도와 효율성도 함께 향상될 가능성이 큽니다.

결국 현장은 더 빠르고 신뢰도 높은 데이터 기반 의사결정을 할 수 있게 되며, DIC는 그 중심에서 "측정 지점"이 아닌 "변형의 지도"를 제공하는 기술로 자리매김하고 있습니다.


측정 지점이 아니라 전체 변형 분포를 보고 싶다면, 디지털 이미지 상관기법(DIC)은 매우 강력한 선택지 입니다. 도입을 고려 중이라면, (주)옵토링크와 함께 시험 목적에 맞는 카메라 구성, 조명 조건, 스페클 품질, 분석 세팅까지 단계적으로 검증해 보세요. 감사합니다.
