지하 탄광처럼 메탄가스와 석탄 분진이 함께 존재하는 환경에서는 일반적인 가스 폭발보다 훨씬 복잡한 폭연 거동이 나타납니다. 특히 메탄과 미분탄이 동시에 연소하는 혼합 폭연은 화염 전파 속도, 화염 구조, 압력 상승 특성이 서로 긴밀하게 연결되어 있어 단순한 수치만으로는 전체 메커니즘을 충분히 설명하기 어렵습니다.

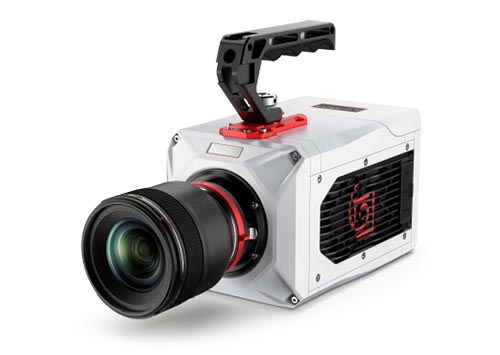

최근에는 이러한 한계를 보완하기 위해 고속카메라 기반 화염 가시화 분석이 중요한 접근으로 주목받고 있습니다. 이번 글에서는 Revealer NEO 25 고속카메라를 활용해 메탄-미분탄 혼합 폭연의 화염 구조 변화를 프레임 단위로 분석한 연구를 소개합니다.
탄광, 분체 공정, 에너지 플랜트처럼 가스와 입자상 물질이 동시에 존재하는 환경에서는 단순한 가스 폭발과는 다른 차원의 위험이 발생합니다. 메탄-미분탄 혼합 폭연은 기체와 고체 연료가 함께 반응하는 복합 연소 형태로 진행되기 때문입니다.
이 과정에서는 화염 전파 속도, 화염 전면의 형상, 압력 상승 특성이 서로 영향을 주고받습니다. 특히 미분탄은 고온 조건에서 휘발분과 활성 라디칼을 방출하기 때문에, 전체 반응 속도와 화염 구조에 복합적인 영향을 미칩니다.
따라서 압력값만으로는 이러한 상호작용을 충분히 설명하기 어렵습니다. 실제로 화염이 어떤 형태로 성장하고, 언제 불안정성이 커지는지를 시각적으로 확인하는 과정이 필요합니다.

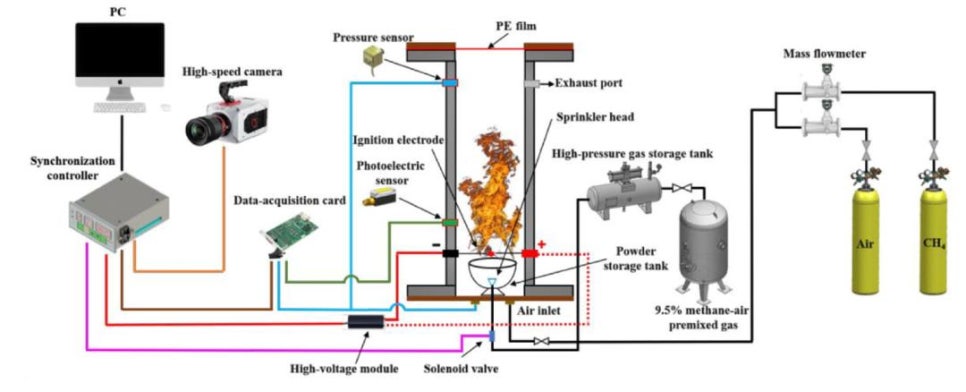

충칭대학교 연구팀은 고속카메라와 압력 센서를 동기화해 화염의 시각 정보와 압력 변화를 같은 시간축 위에서 비교할 수 있도록 실험을 구성했습니다. 이를 통해 “이 시점의 화염 구조가 어떤 압력 변화를 만들었는가”를 직접 연결해 해석할 수 있었습니다. 여기에 ReaxFF 반응 분자동역학 시뮬레이션까지 병행해, 눈에 보이는 화염 거동뿐 아니라 그 이면의 분자 수준 반응 메커니즘까지 함께 분석했습니다.
| 모듈 | 역할 |
|---|---|
| 투명 폭발 튜브 | 화염을 외부에서 직접 촬영할 수 있도록 설계된 관찰 영역 |
| 기체-분말 혼합 시스템 | 메탄과 미분탄을 균일하게 혼합해 실험 조건 조성 |
| 정밀 점화 모듈 | 릴레이 시스템으로 점화 타이밍을 정밀 제어 |
| 압력 수집 시스템 | 고속카메라와 동기화해 화염-압력 상관관계 동시 측정 |
| 고속카메라 (Revealer NEO 25) | 5,000fps 기반 시간 분해 영상 획득 |

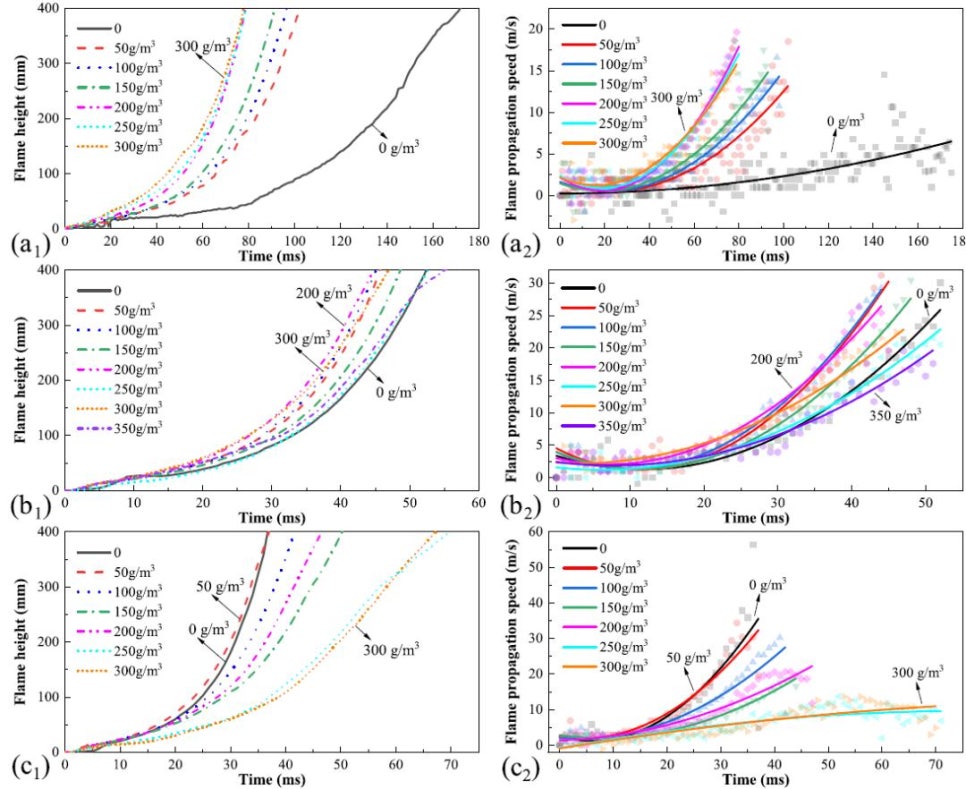

연구팀은 고속카메라 영상을 프레임 단위로 분석해 화염 높이와 전파 속도를 직접 추출했고, 각 조건별 최대 화염 속도와 그 발생 시점을 정량화했습니다.
그 결과, 메탄 9.5 vol% + 미분탄 50 g/m³ 조건에서 최대 화염 전파 속도 35.08 m/s를 기록했습니다. 이 값은 압력 신호로부터 역산한 추정값이 아니라, 영상에서 직접 측정한 실측값이라는 점에서 의미가 큽니다.
전반적으로는 미분탄 농도보다 메탄 농도의 영향이 더 크게 작용했으며, 이는 혼합 폭연에서 기체상 반응이 지배적 역할을 가진다는 해석으로 이어집니다.
| 항목 | 결과 |
|---|---|
| 최대 화염 전파 속도 | 35.08 m/s (메탄 9.5 vol%, 미분탄 50 g/m³) |

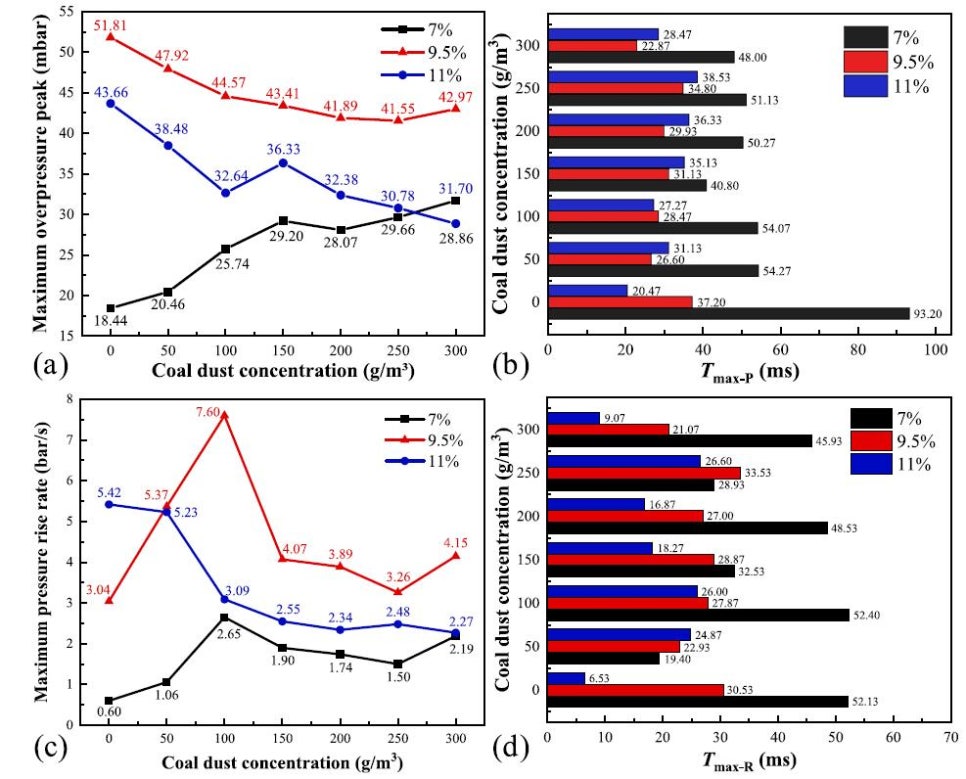

| 임계 메탄 농도 | 9.5 vol% (화염 속도와 폭발 압력이 동시에 최대) |
| 화염 진화 단계 | 4단계 (핵 형성 → 구형 팽창 → 손가락형 → 불안정성) |
| 지배 변수 | 메탄 농도 (미분탄 농도보다 영향 큼) |
| 미분탄 효과 | 저농도 촉진 / 고농도 억제의 이중 효과 |
| 핵심 기여 | 압력 추정 중심 접근에서 고속카메라 직접 측정 기반 접근으로 전환 |
이번 연구는 고속카메라를 통해 메탄-미분탄 혼합 폭연의 전파 거동을 직접 시각화하고, 화염 데이터와 압력 데이터를 연결해 메커니즘을 보다 체계적으로 설명했다는 점에서 의미가 큽니다. 특히 임계 메탄 농도 9.5 vol% 이전에 선제 환기 프로토콜을 설계하거나, 손가락형 화염 구조를 실시간으로 감지해 난류 폭연 직전의 경보 신호로 활용하는 등 현장 안전 관리 측면에서도 직접적인 응용 가능성을 보여줍니다.
결국 고속카메라는 육안으로는 확인할 수 없는 순간을 데이터로 바꾸고, 압력 신호 중심의 간접 추론을 시각적 증거 기반의 직접 관찰로 전환하는 핵심 도구라고 할 수 있습니다.
폭연, 연소, 분체 공정처럼 빠른 화염 구조 변화와 압력 특성을 함께 분석해야 하는 연구 환경이라면, 고속카메라 기반 시각화 계측 체계를 적극적으로 검토해볼 필요가 있습니다.
