차량 충돌 테스트용 카메라 선택 기준과
실차 충돌시험 적용 사례
자동차 안전성 검증에서 실차 충돌시험은 차체 구조, 탑승자 보호 시스템, 수동 안전 성능을 확인하기 위한 핵심 절차입니다. 충돌 순간에는 차체 변형, 에어백 전개, 더미 움직임, 부품 파손 등이 밀리초 단위로 동시에 발생하기 때문에 일반 카메라만으로는 충분한 분석 데이터를 확보하기 어렵습니다.
차량 충돌시험용 고속카메라는 빠른 촬영 속도뿐 아니라 해상도, 충격 안정성, 다중 카메라 동기화, HDR, 색 재현성까지 함께 고려해야 합니다. 이번 글에서는 충돌시험 환경에서 고속카메라를 선택할 때 필요한 기준과 실제 적용 사례를 살펴봅니다.
대표 고속카메라 제품 보기
G Pro 시리즈 자세히 보기

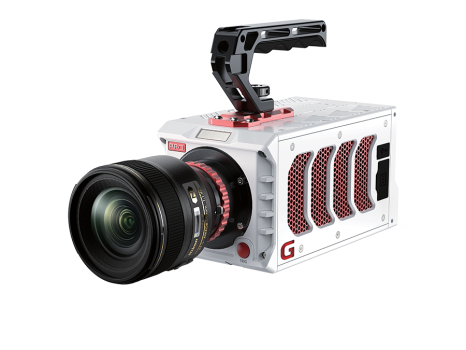

Revealer G536 Pro는 5MP, 2560×2016 해상도에서 3600fps 촬영을 지원하는 산업용 초고속카메라입니다. 실차 충돌시험처럼 빠른 현상과 세부 손상 분석을 동시에 요구하는 환경에 적합합니다.
제품 정보 확인하기
차량 충돌시험에서 고속카메라가 필요한 이유
자동차 충돌시험은 매우 짧은 시간 안에 다양한 변화가 동시에 나타나는 시험입니다. 충돌 순간 차체는 빠르게 변형되고, 에어백이 전개되며, 더미의 머리·목·상체 움직임도 함께 발생합니다. 유리 파편 비산, 시트백 변형, 후방 크러시 존 붕괴, 부품 균열과 같은 현상 역시 한순간에 나타날 수 있습니다.
이러한 현상을 분석하려면 높은 시간 해상도와 충분한 공간 해상도가 모두 필요합니다. 높은 프레임 속도만 선택하면 해상도가 낮아지고, 4K급 선명도를 우선하면 촬영 속도가 낮아지는 경우가 많아 충돌 전체 거동과 세부 손상 분석을 동시에 수행하기 어렵습니다.
따라서 실차 충돌시험에서는 에어백 전개, 유리 파편 비산, 차체 변형과 같은 순간적인 변화와 더미 마커, 부품 균열, 재료 파손부와 같은 세부 정보를 함께 확인할 수 있는 고속 이미징 시스템이 필요합니다.
01
해상도
더미 마커, 균열, 파손부 디테일 확인
02
프레임 속도
에어백 전개와 순간 변형을 프레임 단위로 기록
03
충격 안정성
진동과 충격파 환경에서도 프레임 손실 최소화
04
HDR·색 재현성
과노출과 저노출을 줄이고 손상부 표현 강화
5MP @ 3600fps가 차량 충돌시험에 적합한 이유
5MP@3600fps 사양은 해상도와 촬영 속도 사이에서 실차 충돌시험에 필요한 균형점을 제공합니다. 5MP 해상도는 더미 마커, 부품 균열, 재료 파손 디테일을 확인하는 데 유리하며, 차량 전체 거동과 특정 부위의 손상 양상을 함께 분석할 수 있도록 돕습니다.
3600fps 촬영 속도는 에어백 전개, 유리 파편 비산, 차체 변형처럼 짧은 시간에 발생하는 현상을 프레임 단위로 포착하는 데 적합합니다. 시간 해상도가 부족하면 충돌 순간의 중요한 장면이 누락될 수 있기 때문에, 충분한 프레임 속도는 시험 데이터 신뢰도와 직접적으로 연결됩니다.
G536 Pro 적용 포인트 Revealer G536 Pro는 5MP, 2560×2016 해상도에서 3600fps 촬영을 지원해 실차 전체 장면 촬영과 근접 손상 분석을 함께 고려해야 하는 충돌시험 환경에 적합합니다.
실차 충돌시험 적용 사례
Revealer G536 Pro 고속카메라는 신형 SUV의 실차 충돌시험에서 안전 성능을 기록하는 데 활용되었습니다. 해당 시험에는 대표적인 고강도 충돌 조건인 18° 오프셋 정면 충돌과 고속 후방 추돌 조건이 포함되었습니다.

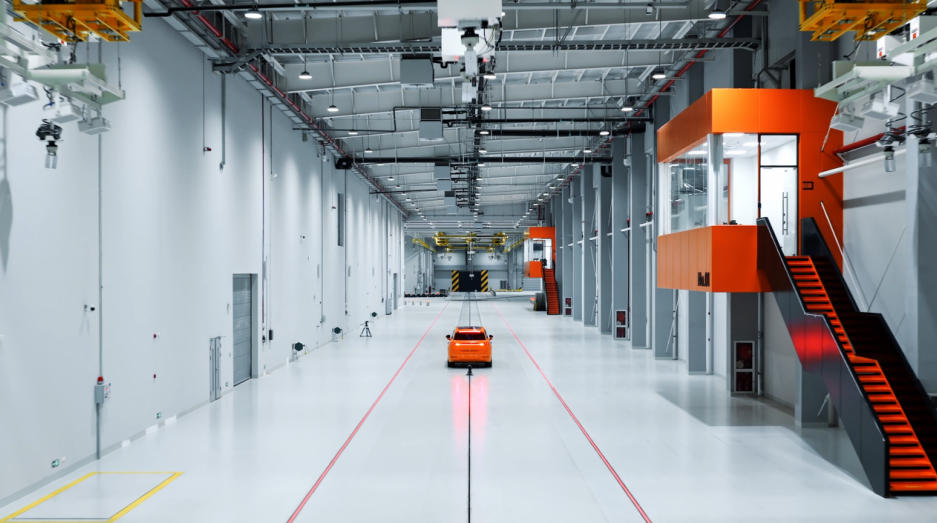

이미지 출처: Revealer High Speed
시험 조건 01
18° 오프셋 정면 충돌
차량 정면 전체가 아닌 일정 각도와 위치에서 충돌하는 상황을 재현하는 시험입니다. G536 Pro는 차체 비틀림, 측방향 변위, 구조 하중 변화 등을 기록하는 데 활용되었습니다.
시험 조건 02
고속 후방 추돌
후방 충격에 따른 좌석 구조와 탑승자 보호 성능을 확인하는 시험입니다. 시트백 변형, 경추 손상 보호, 후방 충돌 붕괴 과정을 기록하는 데 사용되었습니다.
실차 충돌시험에서 확인한 G536 Pro의 핵심 장점
1. 극한 충격 환경에서도 프레임 손실 없는 안정성
차량 충돌시험 현장에서는 강한 충격파, 진동, 비산 파편이 발생합니다. 이러한 환경에서는 카메라 흔들림이나 프레임 손실이 발생할 수 있어, 고속카메라의 구조적 안정성이 매우 중요합니다.
G536 Pro는 통합형 방진 구조를 기반으로 고충격 환경에서도 안정적인 이미징과 다중 카메라 동기화를 유지하며, 프레임 손실 없는 촬영을 지원합니다. 한 번의 시험 데이터가 중요한 충돌시험 특성상, 카메라 안정성은 데이터 신뢰도와 직접적으로 연결됩니다.
고충격 충돌시험 환경에서의 안정적인 고속 촬영
이미지 출처 https://www.revealerhighspeed.com/how-to-choose-a-high-speed-camera-for-vehicle-crash-tests-industrial-selection-and-real-test-of-revealer-g536-pro-5mp3600fps.html

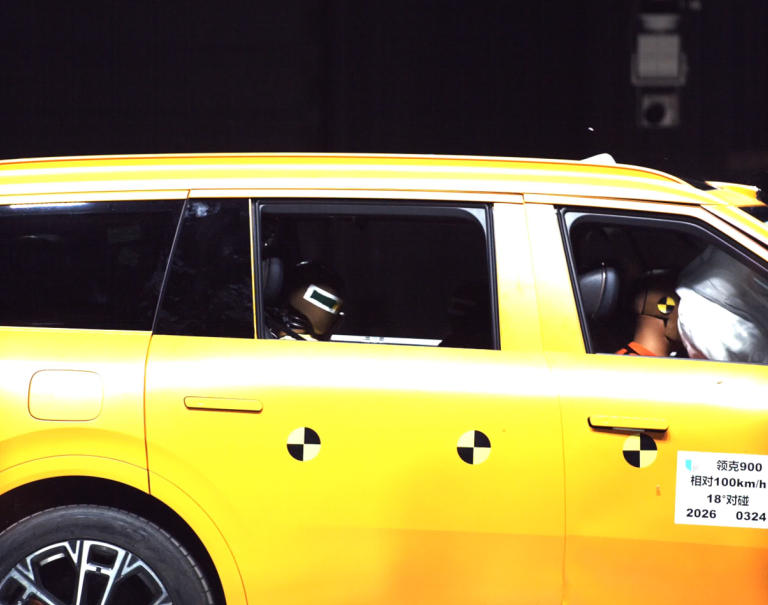

강한 빛과 어두운 캐빈 영역을 함께 표현하는 HDR 이미징
이미지 출처 https://www.revealerhighspeed.com/how-to-choose-a-high-speed-camera-for-vehicle-crash-tests-industrial-selection-and-real-test-of-revealer-g536-pro-5mp3600fps.html
2. 고화질 HDR로 밝은 영역과 어두운 영역을 동시에 확인
에어백 가스 발생 장치에서는 강한 빛이 발생할 수 있고, 금속 파단 과정에서는 스파크가 튈 수 있습니다. 반대로 차량 내부 캐빈이나 더미 일부는 상대적으로 어둡게 촬영될 수 있습니다.
G536 Pro는 고다이내믹레인지 기술을 통해 강한 빛, 스파크, 캐빈 내부의 그림자 영역을 균형 있게 표현합니다. 이를 통해 과노출과 저노출을 줄이고 충돌 장면의 세부 정보를 확보할 수 있습니다.
3. 재료 파손 분석을 위한 색 재현성
차량 충돌시험에서는 구조물의 변형뿐 아니라 재료 파손부의 색상과 질감도 중요한 관찰 요소가 될 수 있습니다. 복합재나 금속 부품의 손상 양상은 색상, 표면 질감, 균열 형태를 통해 시각적으로 분석되는 경우가 많습니다.
G536 Pro는 첨단 ISP 이미지 처리 엔진을 탑재해 자동 화이트밸런스와 색 보정을 지원합니다. 이를 통해 재료 파단부의 색상과 질감, 구조적 결함을 보다 현실감 있게 표현하고, 손상 분석에 필요한 시각 데이터를 제공합니다.
재료 파손부의 색상과 질감을 확인하는 고속 이미징
이미지 출처 https://www.revealerhighspeed.com/how-to-choose-a-high-speed-camera-for-vehicle-crash-tests-industrial-selection-and-real-test-of-revealer-g536-pro-5mp3600fps.html
차량 충돌시험 현장 운용에 최적화된 주요 기능
1️⃣ 마이크로초 단위 멀티 카메라 동기화
내장 IRIG-B 포트를 통해 B-code 시간 동기화를 지원하며, 여러 대의 고속카메라를 마이크로초 단위로 정렬할 수 있습니다.
2️⃣ 휴대용 무선 제어
옵션 Wi-Fi 기능을 활용하면 이더넷 케이블 없이 모바일 기기나 컴퓨터의 웹 브라우저를 통해 카메라를 제어할 수 있습니다.
3️⃣ 전동 렌즈 및 원격 초점
표준 EF 마운트를 지원하며, 전동 렌즈를 통한 원격 초점 및 조리개 조정이 가능합니다. 현장 재배치를 줄여 더 안전하고 효율적인 설정이 가능합니다.
4️⃣ 실시간 SDI 인터페이스
듀얼 SDI 포트를 통해 실시간 디스플레이, 실시간 재생, 녹화 영상 리뷰를 지원하며 외부 모니터를 통한 현장 확인이 가능합니다.
실차 충돌시험 데이터 신뢰도를 높이는 고속 이미징 솔루션
실차 충돌시험은 많은 비용과 시간이 투입되는 고난도 시험입니다. 촬영 장비의 성능이 충분하지 않으면 프레임 손실, 과노출, 낮은 다이내믹레인지, 이미지 왜곡 등이 발생할 수 있으며, 이는 시험 데이터 신뢰도 저하와 고비용 데이터 손실로 이어질 수 있습니다.
Revealer G536 Pro는 5MP@3600fps 촬영 성능을 기반으로 충격 환경에서의 안정성, 색 재현성, 고화질 HDR 기술을 함께 갖춘 고속카메라입니다. 고품질 충돌시험 데이터를 안정적으로 확보할 수 있어 현대적인 차량 안전 검증 환경에 적합한 선택지로 평가받고 있습니다.
✅ 5MP@3600fps로 고속성과 세부 식별력 확보
✅ 충격·진동 환경에서도 안정적인 고속 촬영 지원
✅ HDR 기술로 밝은 영역과 어두운 영역을 동시에 표현
✅ 색 재현성과 ISP 이미지 처리로 손상부 분석 지원
✅ 멀티 카메라 동기화로 다양한 각도 데이터 확보
✅ 자동차 안전시험, 충돌시험, 부품 파손 분석에 활용
