적용 사례
충격파·충격관 연구에서의
고속카메라와 3D DIC 활용 사례
충격파와 충격관 연구에서는 초음속 유동, 폭굉, 계면 불안정성, 고엔탈피 유동, 충격 하중에 따른 구조물 응답처럼 매우 짧은 시간 안에 발생하는 물리 현상을 다룹니다.
수치해석과 이론 모델이 정교해지면서 실험 현장에서는 모델을 검증할 수 있는 고시간분해능 이미지와 정량 계측 데이터의 중요성이 더욱 커지고 있습니다. 특히 마이크로초 단위로 변화하는 충격파 구조와 구조물 변형을 분석하려면 고속 이미징과 전장 계측 기술을 함께 구성해야 합니다.
이번 글에서는 충격파·충격관 연구에서 자주 다뤄지는 관찰 과제를 정리하고, Revealer 고속카메라와 3D 디지털 이미지 상관법(DIC)이 초고속 순간 현상 분석에 어떻게 활용되는지 대표 실험 사례를 통해 살펴봅니다.
초음속 비행 중 형성된 충격파를 슐리렌 기법으로 가시화한 참고 이미지 (출처: NASA 홈페이지)
충격파 실험에서 해결해야 할 세 가지 관찰 과제
충격파와 폭굉 실험에서는 순간적으로 발생하는 파동과 계면 변화를 정확하게 기록하고, 이를 압력·변위·변형률과 같은 정량 데이터로 연결하는 것이 중요합니다. 실험 현장에서 반복적으로 언급되는 관찰 과제는 다음 세 가지로 정리할 수 있습니다.
01
시간 해상도 부족
충격을 받은 계면의 초기 불안정성이나 폭굉 셀 구조는 마이크로초 단위로 변화합니다. 촬영 속도가 부족하면 파동 위상이 왜곡되거나 폭굉 개시 순간이 누락될 수 있습니다.
02
계면 식별의 어려움
기체-기체 또는 기체-액체 계면의 굴절률 구배가 약하면 일반적인 슐리렌 방식만으로는 계면 형상을 명확하게 구분하기 어려울 수 있습니다.
03
전장 응답 계측
스트레인 게이지나 압력 센서는 특정 지점만 측정하기 때문에 구조물 전체의 변위와 변형률 분포를 파악하는 데 한계가 있습니다.
충격파 실험을 위한 고속 이미징과 전장 계측 기술
충격파 연구에서는 높은 프레임 속도만으로 충분하지 않습니다. 짧은 노출 조건에서의 감도, 광학 진단 장비와의 정밀한 동기화, 구조물 변형을 공간적으로 분석할 수 있는 전장 계측 기술까지 함께 검토해야 합니다.
| 핵심 기술 |
충격파 실험에서의 역할 |
| 고시간분해능 이미징 |
Revealer ACE 시리즈는 메가픽셀 해상도에서 최대 80,000fps 촬영과 100ns 수준의 짧은 노출 시간을 지원해 빠르게 이동하는 파동 구조를 모션 블러 없이 기록하는 데 활용됩니다. |
| 고감도 이미징 |
Revealer NEO 시리즈는 후면조사형 CMOS와 대형 픽셀 설계를 기반으로 높은 신호대잡음비를 확보합니다. 1μs 수준의 짧은 노출에서도 활용 가능한 이미지를 취득해 저조도 충격파 실험과 투명 계면 가시화에 적용할 수 있습니다. |
| 광학 진단 연동 |
슐리렌, 섀도그래프, LIF 등과 연동할 수 있으며 EPO 포트를 통해 카메라의 노출 타이밍을 외부 장치로 출력해 펄스 레이저와 충격관 제어 시스템을 동기화할 수 있습니다. |
| 3D DIC 전장 계측 |
시편 표면의 스페클 패턴을 두 대 이상의 고속카메라로 촬영하고 전장 변위와 변형률을 시간 순서대로 재구성합니다. 이를 통해 응력 집중, 국부 변형, 손상 발생 위치를 정량적으로 분석할 수 있습니다. |
실험 장비 선정 시 검토 항목 충격파의 이동 속도와 관찰 영역에 맞는 프레임 속도, 모션 블러를 줄이기 위한 노출 시간, 약광 조건에서의 센서 감도, 레이저 및 시험 장치와의 동기화 방식, 변형률 분석을 위한 해상도를 함께 고려해야 합니다.
대표 적용 사례 : 충격파 가시화부터 구조물 변형 측정까지
Revealer 고속카메라와 3D DIC 시스템은 초음속 제트의 파동 구조, 충격 유도 계면 불안정성, 충격관 하중을 받는 구조물의 변형과 손상을 분석하는 데 활용되었습니다.
CASE 01
초음속 제트 충격파 구조 가시화

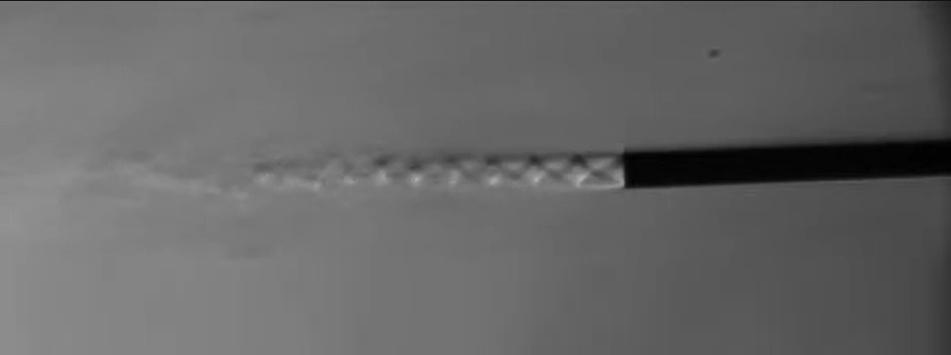

그림 1. 초음속 제트 전방에서 관찰된 다단 마하 링 구조
촬영 구성
Revealer 고속카메라, 90,000fps
분석 결과
초음속 제트 전방에서 발생하는 다단 마하 링 구조와 비대칭 진동 특성을 확인했습니다. 해당 데이터는 노즐 설계와 충격파 제어를 검토하기 위한 실험적 근거로 활용될 수 있습니다.
CASE 02
충격 유도 계면 불안정성 분석
그림 2. LIF와 NEO25로 기록한 SF₆/공기 계면 불안정성 변화
촬영 구성
NEO25, 1280×1024, 20,000fps, 1μs 노출, LIF 연동
분석 결과
SF₆와 공기 사이에서 발생한 Richtmyer-Meshkov 불안정성을 관찰하고, 초기 계면 변형이 비선형 롤업과 버섯형 혼합 영역으로 성장하는 과정을 시계열 이미지로 확인했습니다.
CASE 03
충격관 하중을 받는 구조물 변형 측정

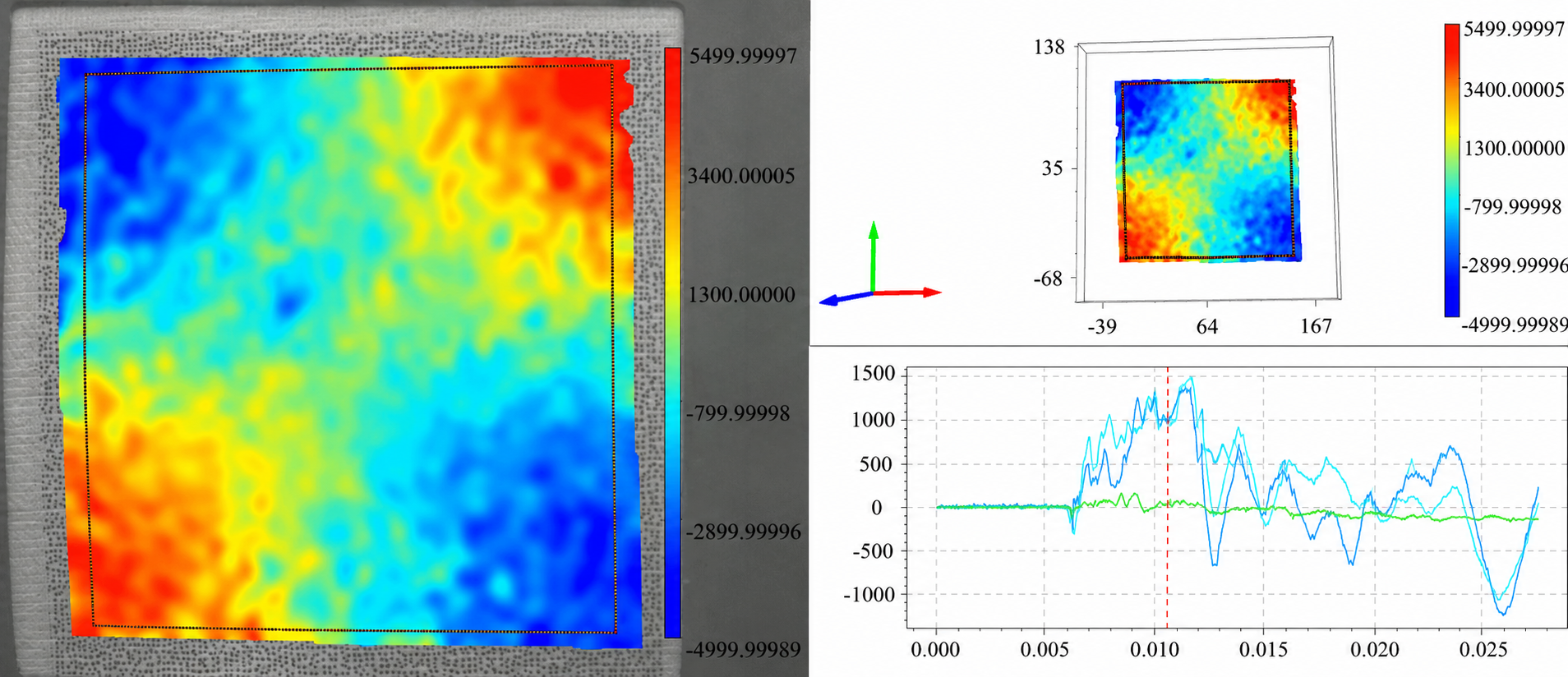

그림 3. 충격관 하중을 받는 유리섬유판의 3D DIC 변형 측정
촬영 구성
S1315 고속카메라 2대, 15,000fps, 3D DIC
분석 결과
유리섬유판의 전장 변위, 변형률 이력, 응력 집중, 국부 손상 과정을 분석했습니다. 점 센서만으로는 확인하기 어려운 구조물 전체의 변형 분포를 시간에 따라 재구성할 수 있었습니다.
고속카메라와 3D DIC를 이용한 실험 분석 흐름
1단계
시험 동기화
충격관, 펄스 레이저, 조명, 고속카메라의 트리거 시점을 설정합니다.
2단계
고속 이미지 취득
충격파 전파, 계면 변화, 구조물 변형을 짧은 노출 시간으로 기록합니다.
3단계
영상 및 DIC 해석
파동 위치, 계면 형상, 변위, 변형률, 손상 발생 위치를 계산합니다.
4단계
모델 검증
수치해석 결과와 실험 데이터를 비교해 충격파 및 구조 응답 모델을 검증합니다.
충격파·충격관 실험 FAQ
Q1. 충격파 실험에는 어느 정도의 촬영 속도가 필요한가요?
충격 유도 계면 불안정성이나 폭굉 셀 구조는 마이크로초 단위로 변화하므로 일반적으로 10,000~50,000fps 이상의 촬영 조건이 사용될 수 있습니다. 초음속 제트의 마하 링처럼 더 빠른 구조를 분석할 때는 90,000fps 이상의 촬영 속도가 적용되기도 합니다.
Q2. LIF 실험에서 카메라와 펄스 레이저는 어떻게 동기화하나요?
LIF 실험에서는 카메라 노출 창 안에서 레이저 펄스가 발생하도록 시점을 맞춰야 합니다. Revealer 고속카메라의 EPO 인터페이스를 통해 노출 타이밍 신호를 외부로 출력하고, 해당 신호로 펄스 레이저를 트리거해 동기화할 수 있습니다.
Q3. 3D DIC는 충격관 실험에서 어떤 데이터를 제공하나요?
두 대 이상의 고속카메라를 동기화하고 시편 표면에 스페클 패턴을 적용하면 구조물의 3차원 변위와 전장 변형률 분포를 시간 순서대로 계산할 수 있습니다. 이를 통해 최대 변형 위치, 변형 이력, 국부 손상 과정을 분석할 수 있습니다.
Q4. 기존 슐리렌이나 섀도그래프 장치와도 연동할 수 있나요?
Revealer 고속카메라는 표준 슐리렌 및 섀도그래프 광학 구성에 적용할 수 있으며, 외부 트리거 신호를 이용해 충격관의 점화 또는 시험 이벤트와 촬영 시점을 동기화할 수 있습니다.
충격파 연구에서 고속카메라와 DIC의 활용 가치
충격파 및 충격관 연구는 다중 물리, 다중 스케일, 초고속 순간 진단을 결합하는 방향으로 발전하고 있습니다. 고속카메라는 높은 시간 해상도와 센서 감도, 광학 장비 호환성을 기반으로 충격파 전파, 계면 불안정성, 초음속 제트 구조, 폭굉 현상을 분석하는 데 활용될 수 있습니다.
3D DIC 시스템은 충격 하중을 받는 구조물의 전장 변위와 변형률을 시간에 따라 재구성할 수 있어 유체-구조 상호작용, 충격관 하중 모델링, 복합재 내충격성 평가, 방호 구조물 설계 검증 등에 활용할 수 있습니다.
✅ 충격파 및 폭굉 전파 가시화
✅ 초음속 제트와 마하 링 분석
✅ Richtmyer-Meshkov 계면 불안정성 연구
✅ 슐리렌·섀도그래프·LIF 연동
✅ 충격 하중 구조물의 전장 변형 계측
✅ 복합재 및 방호 구조물 내충격성 평가
