고속카메라를 검토할 때 가장 먼저 확인하게 되는 항목 중 하나는 바로 해상도입니다. 하지만 일반 소비자용 카메라처럼 메가픽셀이 높을수록 좋다는 기준을 그대로 적용하기는 어렵습니다.
고속 촬영에서는 해상도가 단순히 화질을 높이는 요소가 아니라, 프레임 속도와 직접 연결되는 조건입니다. 픽셀 수가 많아질수록 처리해야 하는 데이터량도 늘어나고, 그만큼 확보 가능한 FPS는 낮아질 수 있습니다. 따라서 중요한 것은 가장 높은 해상도가 아니라, 필요한 디테일과 필요한 속도 사이의 균형을 맞추는 일입니다.
고속 이미징에서는 가장 먼저 아래 원칙을 이해할 필요가 있습니다.
카메라 내부 처리량에는 일정한 한계가 있기 때문에, FPS를 높이려면 해상도를 줄여야 하고 해상도를 높이면 FPS를 낮춰야 하는 경우가 많습니다.
예를 들어 폭발, 탄도, 파손처럼 매우 짧은 순간을 포착해야 하는 시험에서는 초당 수천~수만 프레임이 필요하므로, 보통 1MP급 해상도가 더 유리합니다. 반대로 DIC나 PIV처럼 정밀한 수치 분석이 핵심인 경우에는 더 많은 픽셀 정보가 필요하기 때문에 고해상도 센서가 적합합니다.
결국 핵심은 가장 높은 해상도를 고르는 것이 아니라, 실험 목적에 맞는 기본 해상도를 선택하는 것입니다. 이 선택이 실제 이미징 시스템의 활용 범위와 잠재 성능을 좌우합니다.

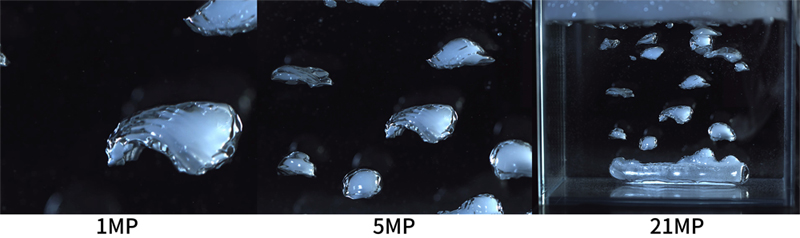

| 해상도 등급 | 일반 해상도 | 최대 FPS(대략) | 적합한 용도 | 선택하는 이유 |
|---|---|---|---|---|
| 1MP / 1.3MP | 1280 × 1024 | 10,000+ | 탄도 시험, 폭발 실험 | 최대 촬영 속도와 우수한 광감도 확보에 유리 |
| 5MP | 2560 × 1920 | 500 ~ 2,000 | 생산 라인 품질 검사(QC) | 넓은 시야(FOV) 확보 후 특정 영역 확대 분석 가능 |
| 21MP | 5120 × 4096 | 100 ~ 500 | DIC / PIV 분석 | 수학적 변형률 맵핑과 정밀 계측에 적합 |
| 4K | 3840 × 2160 | 약 1,000 | 시네마틱 연구개발, 영상 기반 R&D | 시각적 선명도와 표현력이 뛰어남 |
1MP급 해상도는 보통 1280 × 1024 또는 1024 × 1024 수준으로, 초고속 촬영에서 가장 대표적으로 사용되는 등급입니다.
10,000fps 이상의 촬영이 필요한 환경에서 특히 많이 쓰이며, 탄도 시험, 폭발, 연소, 기계 파손 분석처럼 순간적인 이벤트를 포착하는 데 적합합니다. 이 등급은 극한의 속도를 확보하면서도 기계적 결함을 식별할 수 있을 만큼의 디테일을 함께 제공합니다.
5MP급 해상도는 보통 2560 × 1920 또는 2560 × 2048 수준으로, 현장에서는 가장 실용적인 균형형 옵션으로 자주 검토됩니다.
생산라인 모니터링, 설비 트러블슈팅, 공정 관찰처럼 넓은 시야를 확보해야 하면서도 특정 부품이나 일부 구간을 확대해 봐야 하는 경우에 적합합니다. 1MP 대비 더 많은 정보를 담을 수 있어, 촬영 후 일부 영역만 잘라서 분석하는 작업에도 유리합니다.
21MP급 해상도는 일반적으로 5120 × 4096 수준으로, 과학 연구나 정밀 계측 분야에서 주로 사용됩니다.
대표적인 적용 분야가 DIC(디지털 이미지 상관기법)와 PIV(입자 영상 유속계)입니다. 이러한 분석은 단순히 영상을 확인하는 데서 끝나지 않고, 이미지를 바탕으로 변형률, 변위, 유동을 수치화해야 하기 때문에 픽셀 수가 많을수록 더 세밀한 계산이 가능합니다.
4K는 3840 × 2160 해상도로, 연구개발 결과를 시각적으로 선명하게 기록하거나 발표 자료, 시연 영상, 홍보 콘텐츠 제작 시 강점을 가집니다.
다만 산업용 현장 분석에서는 4K가 항상 정답은 아닙니다. 데이터 부담이 매우 크기 때문에, 실제 트러블슈팅이나 시험 운영에서는 1.3MP~5MP급이 오히려 더 실용적인 경우도 많습니다.
더 높은 해상도를 선택한다는 것은 단순히 이미지를 더 선명하게 얻는 것에 그치지 않습니다. 실제로는 촬영 환경, 데이터 처리 방식, 저장 용량, 시험 운영 효율까지 포함해 전체 워크플로우에 영향을 줍니다.

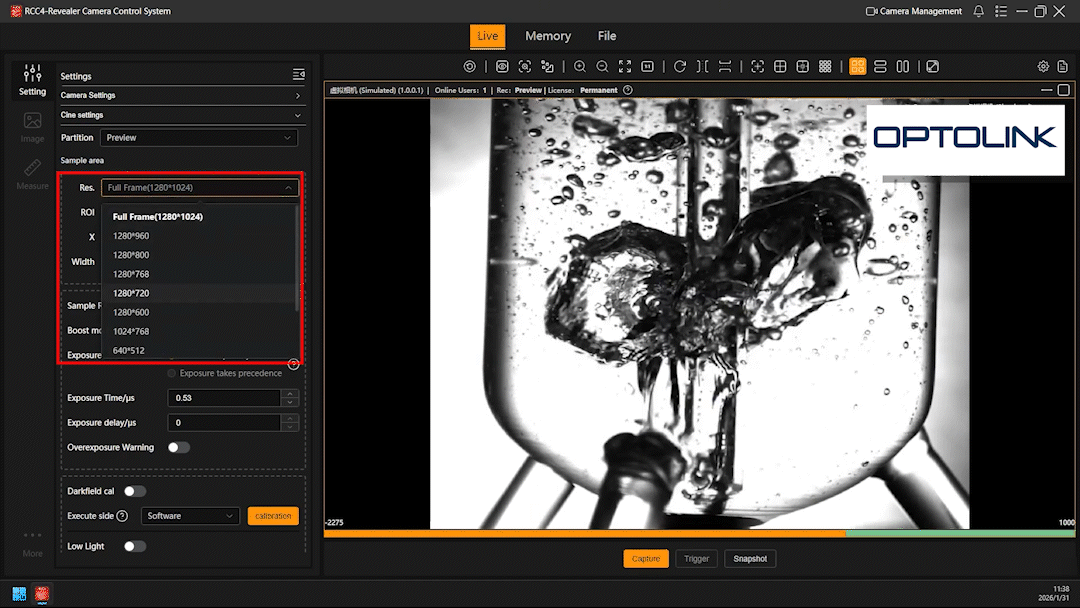

이때 함께 확인하면 좋은 기능이 바로 Windowing(ROI)입니다.
예를 들어 5MP 카메라를 사용하더라도 전체 화면이 아니라 필요한 구간만 640 × 480처럼 작게 설정하면 더 높은 FPS로 촬영할 수 있습니다.
즉, 평소에는 넓은 영역을 관찰하고, 더 빠른 속도가 필요할 때는 촬영 범위를 줄여 초고속 촬영에 대응할 수 있습니다. 이 기능 덕분에 고해상도 카메라는 한 대로도 다양한 시험 조건에 유연하게 대응할 수 있습니다.
고속카메라에서는 픽셀 수가 많을수록 무조건 좋다는 접근보다, 무엇을 얼마나 빠르게, 얼마나 정확하게 봐야 하는지를 먼저 따져봐야 합니다. 측정해야 하는 최소 디테일, 관찰해야 하는 시야 범위, 필요한 FPS, 조명 환경, 저장 용량까지 함께 고려해야 실제 현장에 맞는 장비를 선택할 수 있습니다.
