10,000fps 고속카메라 선택 시
실제 촬영 해상도를 확인해야 하는 이유

고속카메라를 검토할 때 가장 먼저 눈에 들어오는 숫자는 FPS입니다. 10,000fps, 50,000fps, 100,000fps처럼 높은 프레임 속도는 강력한 성능처럼 보이지만, 실제 고속 촬영에서는 FPS 수치만으로 데이터 품질을 판단하기 어렵습니다.

같은 프레임 속도를 지원하는 카메라라도 센서 전체 영역을 사용하는지, 일부 영역만 읽는 Windowing 방식인지에 따라 확보되는 시야와 공간 정보가 달라질 수 있습니다. 따라서 목표 촬영 속도에서 실제로 유지되는 해상도를 함께 살펴봐야 합니다.

이번 글에서는 고속카메라 스펙표에서 자주 혼동되는 FPS와 해상도의 관계를 정리하고, DIC, PIV, 탄도, 파괴역학 등 공간 정보가 중요한 실험에서 어떤 조건을 우선 확인해야 하는지 살펴보겠습니다.

같은 10,000fps에서도 촬영 결과가 달라지는 이유

고속카메라 스펙표에 10,000fps 지원이라고 표시되어 있으면 해당 속도에서 충분한 크기의 이미지를 얻을 수 있다고 생각하기 쉽습니다. 그러나 실제로는 같은 10,000fps에서도 카메라의 센서 구조와 데이터 처리 성능에 따라 촬영 가능한 해상도가 달라질 수 있습니다.

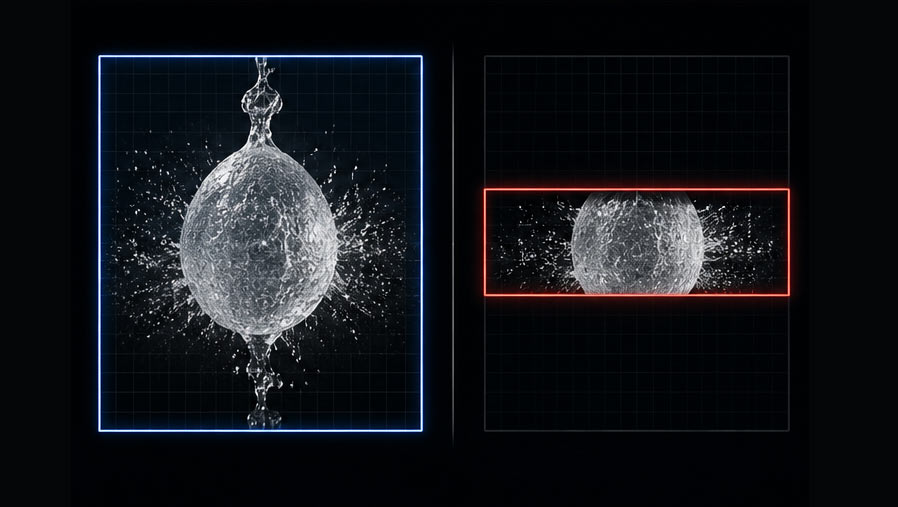

어떤 장비는 10,000fps에서도 1280×1024 수준의 풀프레임 해상도를 유지할 수 있지만, 다른 장비는 높은 속도를 구현하기 위해 센서의 일부 영역만 사용해야 할 수 있습니다. 이 경우 시간 해상도는 같더라도 시야 범위와 이미지에 포함되는 공간 정보에는 큰 차이가 생깁니다.

FPS와 해상도는 왜 서로 영향을 줄까?

고속카메라는 이미지 센서가 받아들인 각 프레임을 초당 수천 장에서 수십만 장까지 읽어 내부 메모리에 저장합니다. 이 과정에서 카메라가 처리해야 하는 데이터량은 한 장의 이미지에 포함되는 픽셀 수와 초당 프레임 수에 의해 결정됩니다.

해상도가 높아지면 한 프레임에 포함되는 데이터가 늘어나고, FPS가 높아지면 같은 시간 안에 처리해야 하는 프레임 수가 증가합니다. 따라서 높은 해상도와 높은 FPS를 동시에 구현하려면 센서 읽기 속도, 내부 데이터 대역폭, 메모리 기록 성능이 충분해야 합니다.

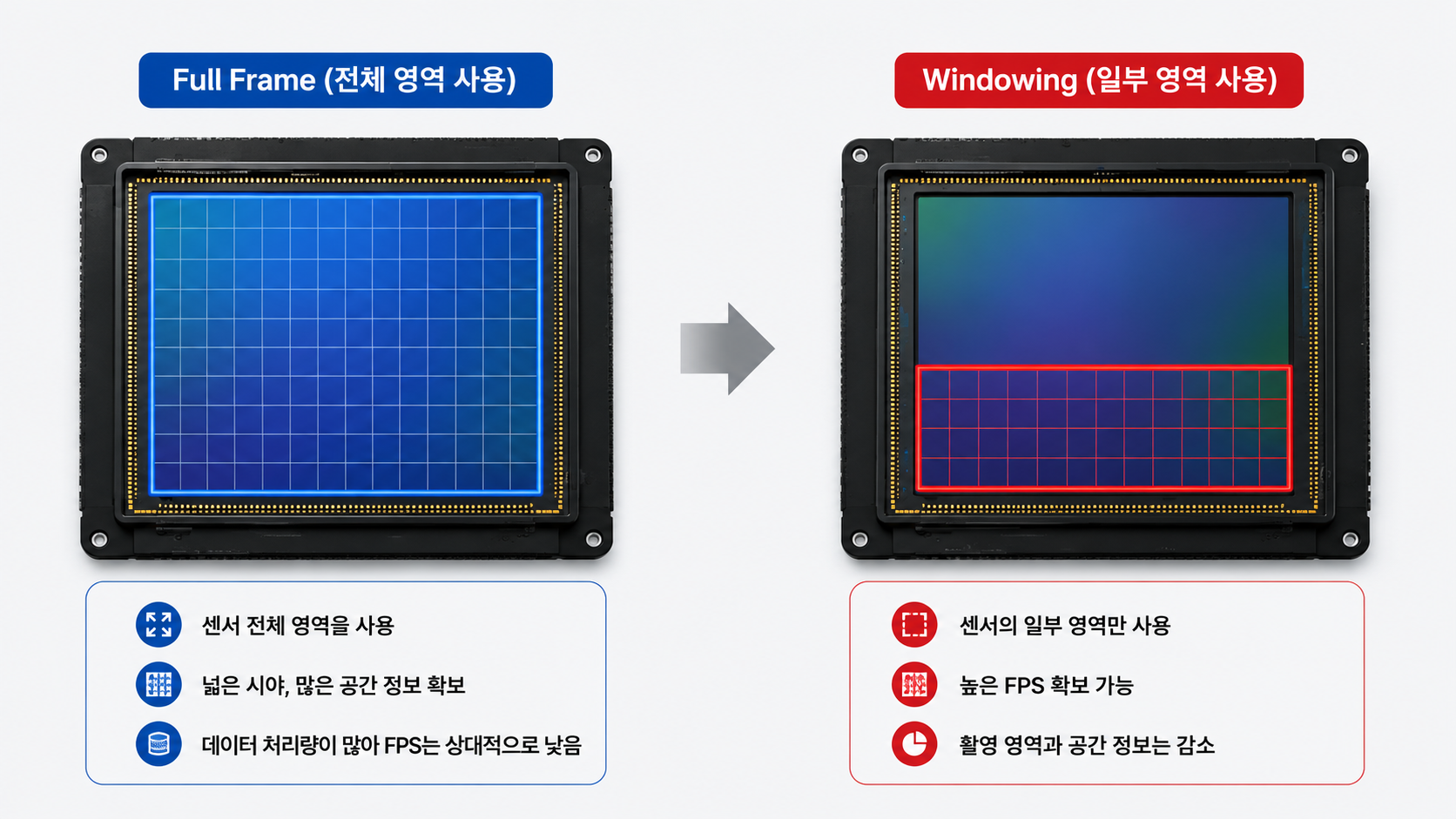

카메라의 데이터 처리 한계를 넘어서는 높은 FPS가 필요할 경우, 센서 전체가 아닌 일부 영역만 읽는 Windowing 방식이 사용됩니다. 읽어야 하는 픽셀 수가 줄어들기 때문에 촬영 속도를 높일 수 있지만, 이미지 높이와 관찰 범위가 줄어들어 공간 분석에는 제약이 생길 수 있습니다.

10,000fps에서 풀프레임 해상도가 중요한 이유

10,000fps는 충돌, 탄도, 파괴, 유동, 구조 변형 등 다양한 고속 현상을 분석하는 데 폭넓게 사용되는 촬영 속도입니다. 이 구간에서는 단순히 이벤트의 발생 여부를 확인하는 것보다, 현상이 공간적으로 어떻게 변화하는지 분석해야 하는 경우가 많습니다.

탄도와 파괴역학에서는 발사체 이동 경로, 파편 분포, 균열의 발생 위치와 진행 방향을 함께 확인해야 합니다. 촬영 해상도가 크게 줄어들면 작은 균열이나 파편을 구분하기 어렵고, 관찰 대상 전체가 화면에 들어오지 않을 수 있습니다.

DIC 분석에서는 시편 표면의 스페클 패턴을 프레임마다 추적해 변위와 변형률을 계산합니다. 목표 FPS에서 세로 해상도가 크게 줄어들면 스페클 패턴을 분석할 픽셀 수가 부족해지고, 변형률 맵의 공간 분해능도 낮아질 수 있습니다.

PIV 역시 유동장 안의 입자 이동을 작은 조사 영역으로 나눠 계산하기 때문에 충분한 입자 수와 픽셀 밀도가 필요합니다. 따라서 1280×1024 수준의 풀프레임 매트릭스를 10,000fps에서 유지할 수 있다면 시간 해상도와 공간 해상도를 동시에 확보하는 데 유리합니다.

목표 FPS별 해상도 확인 포인트

필요한 FPS와 해상도는 실험 대상의 속도, 관찰 범위, 분석 목적에 따라 달라집니다. 아래 표는 각 촬영 속도 구간에서 확인해야 할 대표적인 해상도 조건을 정리한 예시입니다.

FPS와 해상도에 관한 자주 묻는 질문

촬영 이후의 데이터 처리 조건도 함께 확인해야 합니다

고속 촬영은 짧은 시간에도 많은 데이터를 생성합니다. 목표 FPS와 해상도가 높아질수록 내부 메모리에 기록되는 데이터가 빠르게 증가하기 때문에, 카메라의 촬영 성능뿐 아니라 저장과 전송, 분석 과정까지 함께 검토해야 합니다.

결론 : 최고 FPS보다 실제 분석 가능한 데이터가 중요합니다

고속카메라를 선택하는 목적은 가장 높은 FPS 수치를 확보하는 것이 아니라, 실험에서 필요한 현상을 분석할 수 있는 이미지 데이터를 얻는 데 있습니다. 높은 프레임 속도를 지원하더라도 촬영 영역과 해상도가 지나치게 줄어들면 필요한 공간 정보를 확보하기 어려울 수 있습니다.

10,000fps 또는 100,000fps 촬영이 필요한 경우에는 최대 속도뿐 아니라 해당 속도에서 유지되는 해상도, Full Frame과 Windowing 여부, 센서 감도, bit depth, 메모리 용량, 데이터 처리 조건을 함께 검토해야 합니다.
