물방울이 튀는 순간, 타이어가 접지력을 잃는 찰나, 생산라인에서 불량이 발생하는 아주 짧은 시간은 사람의 눈으로는 정확하게 확인하기 어렵습니다. 고속카메라는 이렇게 프레임 단위로 지나가는 짧은 현상을 세밀하게 기록하고, 그 결과를 원인 분석과 개선으로 연결할 수 있도록 돕는 장비입니다.
고속카메라는 단순히 빠른 장면을 슬로모션으로 보여주는 장비가 아닙니다. 눈으로는 놓치기 쉬운 순간을 프레임 단위로 나누어 기록하고, 그 안에서 발생한 변화와 원인을 더 명확하게 파악할 수 있게 해줍니다.
영화 제작자, 과학자, 엔지니어 등 다양한 분야의 사용자들은 고속카메라를 통해 이전에는 보기 어려웠던 현상을 분석할 수 있습니다. 특히 품질관리 엔지니어와 생산 관리자에게는 ‘보이지 않던 문제’를 ‘확인 가능한 증거’로 바꾸는 도구가 된다는 점에서 의미가 큽니다.
이번 글에서는 고속카메라의 기본 개념, 작동 방식, 주요 활용 분야, 선택 기준, 그리고 자주 묻는 질문까지 순서대로 정리해보겠습니다.
고속카메라는 매우 빠르게 진행되는 현상을 초당 수천 프레임에서 수백만 프레임까지 촬영할 수 있도록 설계된 특수 카메라입니다.

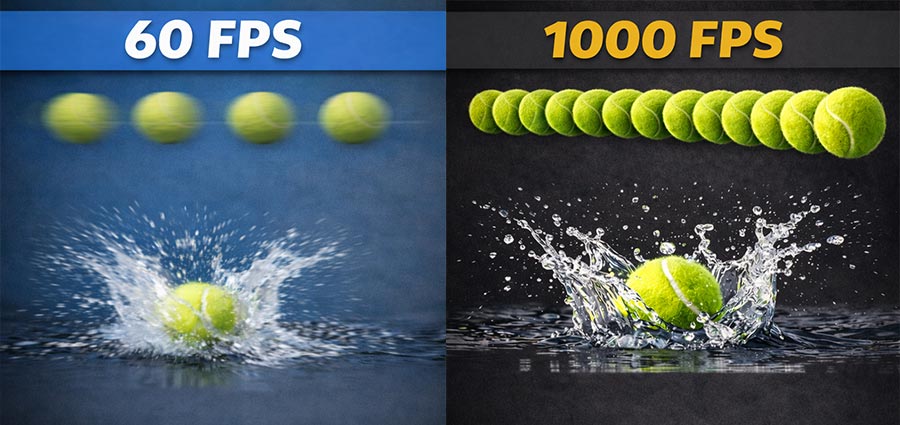

일반 스마트폰 카메라가 보통 30~60fps 수준인 것과 달리, 고속카메라는 1,000fps 이상 촬영이 가능해 빠른 움직임을 슬로모션으로 분석하는 데 적합합니다. 보통 100fps 이상부터 고속 촬영 범주로 보며, 전문 분석용 장비는 10,000fps 이상을 지원하기도 합니다. 현재는 자동차, 과학 연구, 산업 검사, 영화 제작 등 다양한 분야에서 폭넓게 사용되고 있습니다.
| 항목 | 의미 |
|---|---|
| 프레임레이트 (fps) | 시간 해상도. 빠른 현상을 얼마나 촘촘하게 나누어 기록할 수 있는지를 결정합니다. |
| 셔터속도 (노출시간) | 프레임 선명도. 모션 블러를 얼마나 억제할 수 있는지를 좌우하며, 예를 들어 1/10,000초 ~ 1/100,000초 수준이 사용됩니다.
셔터 속도에 따른 강물 이미지 차이 (이미지 출처 : TODD HENSON PHOTOGRAPHY)
|
| 해상도 / 감도 | 얼마나 선명하게, 그리고 얼마나 어두운 환경에서도 안정적으로 촬영할 수 있는지를 결정합니다. |
고속카메라는 CMOS 센서와 글로벌 셔터 같은 고성능 이미지 센서를 바탕으로, 매우 짧은 시간 간격으로 이미지를 연속 취득해 빠른 현상을 포착합니다. 이때 특히 중요한 요소가 바로 셔터 속도, 즉 노출시간입니다.
셔터 속도는 카메라가 빛을 받아들이는 시간을 의미합니다. 고속 촬영에서는 노출 시간이 길어질수록 움직임이 번져 보이는 모션 블러가 쉽게 발생하기 때문에, 1/100,000초처럼 매우 짧은 노출시간을 사용하는 경우가 많습니다. 이렇게 하면 빠르게 움직이는 피사체도 마치 멈춘 것처럼 또렷하게 기록할 수 있습니다.
여기에 높은 fps가 더해지면, 빠르게 변하는 현상이 프레임 단위로 촘촘히 저장되기 때문에 슬로모션 재생이나 원인 분석 시 훨씬 더 세밀한 확인이 가능합니다.
고속 촬영 환경에서는 짧은 노출시간 때문에 광량이 부족해지기 쉽습니다. 이를 보완하기 위해 고감도 특성을 강화한 고속 CMOS 센서가 사용되며, 일부 모델은 8,210만 화소급 이상의 고해상도 센서를 지원하기도 합니다.
산업 및 계측 용도에서는 특히 셔터 방식이 중요한데, 그중에서도 글로벌 셔터는 회전이나 진동이 큰 대상을 왜곡 없이 기록하는 데 유리해 정밀 분석에 적합합니다.
| 구분 | 특징 |
|---|---|
| 글로벌 셔터 | 프레임 전체를 동시에 노출·캡처하므로 형상 왜곡이 적고, 회전·진동이 큰 대상이나 정밀 계측에 유리합니다. |
| 롤링 셔터 | 줄 단위로 순차 노출·판독하는 방식이라 빠른 움직임이 있는 장면에서 기울어짐이나 찌그러짐 같은 왜곡이 발생할 수 있습니다. |
| 구성요소 | 역할 | 예시 사양 |
|---|---|---|
| 센서 | 빛을 받아 이미지 생성 | CMOS 센서, 5120×4096 고해상도 |
| 셔터 | 빛 노출시간 제어 | 글로벌 셔터, 1/100,000초 |
| 메모리 | 대용량 데이터 저장 | 320GB 내장 메모리 |
| 프로세서 / 인터페이스 | 빠른 데이터 처리 및 전송 | 40Gbps 광섬유 인터페이스 |
고속카메라는 사람 눈으로는 놓치기 쉬운 초단시간 현상을 프레임 단위로 기록할 수 있기 때문에, 정밀도가 중요한 상황에서 특히 강점을 보입니다. 그래서 제조업뿐 아니라 항공우주, 바이오/의공학, 자동차, 스포츠, 영화 제작 등 매우 다양한 분야에서 활용되고 있습니다.
| 분야 | 대표 활용 예시 |
|---|---|
| 항공우주 | 발사체 시험 및 모니터링, 풍동 공기역학 시험, 비행 중 부품 검사, 비행 제어 시스템 시험, 우주선 대기권 재진입 분석 |
| 바이오/의공학 | 곤충 비행 및 동물 운동 연구, 인체 생물학적 과정 분석, 세포·조직 연구, 의료기기 시험, 스포츠 의학 및 재활 |
| 3C 전자/반도체/배터리 | 반도체 칩 제조 공정 모니터링, 리튬 배터리 생산 및 안전성 테스트, 낙하·충격 시험 |
| 자동차 | 에어백 전개, 충돌 거동 분석, 타이어 및 서스펜션 동역학 평가 |
| 과학 연구 | 물리학, 탄도학, 유체역학, 재료역학, 연소, 에너지 및 동력 공학 연구 |
| 스포츠 | 스윙, 스프린트, 단거리 달리기 등 빠른 동작의 슬로모션 분석 |
| 제조업 | 식품 포장, 전자제품 등 고속 생산라인의 결함 감지 및 원인 분석 |
| 영화 | 광고 및 영화용 고품질 슬로모션 장면 제작 |
고속카메라의 가격대는 엔트리급부터 전문 계측용 장비까지 매우 폭넓게 형성되어 있습니다.
가격 차이를 만드는 핵심 요소는 프레임속도, 해상도, 센서 유형, 그리고 메모리·저장공간입니다. 결국 어떤 현상을 어떤 조건에서 촬영해야 하는지에 따라 적정 사양과 예산이 달라집니다.
| 항목 | 비용 영향도 |
|---|---|
| fps(프레임속도) | 가장 큼 |
| 해상도 | 큼 |
| 센서 유형 | 중~큼 |
| 메모리 / 저장공간 | 중 |
아래는 대표적인 고속카메라 모델 예시입니다. 실제 도입 시에는 촬영 목적, 설치 환경, 필요한 계측 수준을 함께 고려해 선택하는 것이 중요합니다.
| 모델 | 프레임속도(fps) | 해상도 | 주요 특징 |
|---|---|---|---|
|

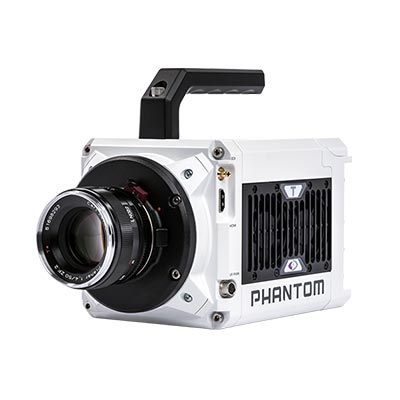

Phantom T2410
 |
24,270 fps @ 1280×800 | 1280×800 | 84.3% QE / BSI CMOS / 256GB |
Photron Nova S20 |
18,750 fps @ 1024×1024 | 1024×1024 | 83% QE / 128GB |
Revealer NEO 25 |
25,000 fps @ 1280×1024 | 1280×1024 | 85% QE / BSI CMOS / 320GB |
고속카메라는 단순히 슬로모션 영상을 만드는 장비가 아니라, 빠른 현상을 프레임 단위 데이터로 기록해 원인과 메커니즘을 검증하는 분석 도구입니다. 제조라인과 시험 환경에 맞춰 fps, 노출, 조명, 동기화 조건까지 함께 설계하면, 경험에 의존하던 문제 해결을 재현 가능한 개선 프로세스로 전환할 수 있습니다.
(주)옵토링크는 제조 및 연구 환경에 맞춘 고속 촬영 솔루션 구성(카메라, 렌즈, 조명, 트리거, 분석 워크플로우) 관점에서 도입을 지원합니다. 적용 분야와 공정·시험 조건에 맞춰 필요한 fps, 해상도, 시스템 구성을 함께 검토해 최적화된 솔루션을 제안드리겠습니다.
